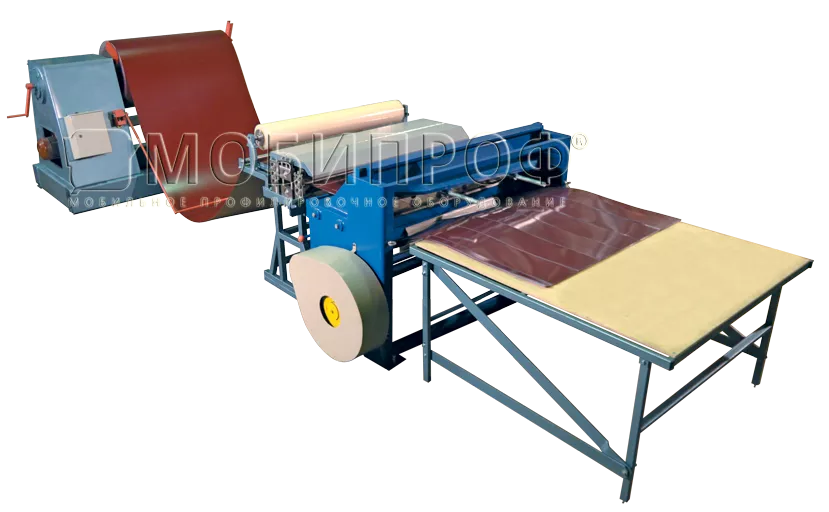

Линия продольно-поперечной резки ЛППР-1250/5-АСУ
Соосность и параллельность валов
Обеспечивается их посадкой в едином корпусе.
Подвижные направляющие
Для точного позиционирования входящей полосы.
Высокое качество реза
Благодаря валам увеличенного диаметра (90 мм).
Устройство для нанесения пленки
Устройство для нанесения на металл защитной пленки.
Панель управления
Система автоматического управления.
Бесплатная доставка до ТК
В наличии на складе
Описание
В состав автоматизированной линии продольно-поперечной резки входят:
- электромеханический станок продольной резки СППР-А 1250/1,5 (без ножа поперечной резки);
- электромеханическая гильотина;
- приводной консольный разматыватель КР-7,5.
Подача металла в линии осуществляется при помощи консольного приводного разматывателя грузоподъемностью 7,5 тонн. Консольная конструкция разматывателя позволяет легко устанавливать и снимать рулон. Разжим лепестков разматывателя осуществляется вручную путем вращения рукоятки. Во избежание смещения рулона при размотке на лепестки устанавливаются ограничители. Для заправки металла в станок продольной резки на разматывателе предусмотрен ручной режим управления. После того, как металл заправлен в станок по раскрою, на ленту опускается рычаг для контроля скорости размотки, а режим управления разматывателем переводится на автоматический.
В качестве дополнительной опции на станок по раскрою устанавливается устройство для нанесения на металл защитной пленки. Пленка предварительно вручную наклеивается на край полосы, затем вместе с полосой протягивается между двумя валами (нижний вал железный, а верхний обрезиненный), где и происходит нанесение пленки. После этого металл с нанесенной пленкой режется на блоке продольной резки. В базовой комплектации на станке по раскрою установлено 5 пар ножей продольной резки. Поперечная резка осуществляется при помощи гильотины, которая обеспечивает точный и качественный рез.
Помимо продольного и поперечного раскроя возможно осуществлять только поперечную резку (производство листов). Для этого необходимо в блоке продольной резки поднять вал с верхними ножами.
С помощью пульта АСУ (автоматической системы управления) вводится производственная программа -длина получаемой полосы и количество поперечных резов.
Таблица зависимости максимальной толщины реза от количества используемых ножей:
Примечание: Для резки на полосы шириной менее 80 мм дополнительно устанавливаются специальные узкие ножи.
Линия продольно-поперечной резки ЛППР-1250/5-АСУ от компании Мобипроф - надежное оборудование от производителя. Оформить заказ в городе Томск вы можете по телефону 8 (800) 333-41-10 или оставив заявку на сайте.
НАШЛИ ДЕШЕВЛЕ? СНИЗИМ ЦЕНУ!
Если кто-либо из наших партнеров или дилеров предложит Вам оборудование МОБИПРОФ по ценам, ниже цен заявленных на нашем сайте, то предоставьте подтверждение в виде скана письма, смс или аудиофайла, из которого будет ясно, кто сделал предложение, и мы сделаем Вам более выгодное предложение. При этом Вы приобретете оборудование у производителя с гарантией.
Печать
Преимущества
- ручной и автоматический режим работы;
- низкое электропотребление;
- независимость узлов линии;
- возможность нанесения на металл защитной пленки;
- при установке в линию наматывателя возможно осуществлять продольный роспуск с последующей намоткой лент в рулоны (производство штрипса);
- высокая производительность;
- небольшая длина линии.
Характеристики
| Производительность, м/мин | до 10 |
| Толщина продольного реза, мм | 0,35 - 1,5 |
| Толщина поперечного реза, мм | 0,35 - 3,0 |
| Ширина рулона, мм | 1250 |
| Масса рулона, кг | до 8000 |
| Минимальная ширина реза*, мм | 80 |
| Количество установленных ножей, пара | 5 |
| Максимально возможное количество ножей, пара | 15 |
| Режим работы, тип | автоматический |
| Потребляемая мощность, кВт | 5,15 |
| Напряжение питания, В | 380 |
| Количество обслуживающего персонала, чел. | 1 - 2 |
| Размеры, ДхШхВ, мм | 8000x2100x1600 |
| Масса, кг | 3100 |
Примечание*: Для резки на полосы шириной менее 80 мм дополнительно устанавливаются специальные узкие ножи
Комплектация и опции
Станок СППР-1250/5-АСУ, размотчик КР-7.5, гильотина, приемный стол.
